利福平制药过滤洗涤干燥三合一机

浏览数:1661

 固液分离、过滤、洗涤、干燥机

根据利福平原料药不同于其他原料药的特点,彻底解决其原料药过滤、洗涤、干燥一体机完成之难题

专利产品


产品特点

1、ND-ZG过滤、洗涤、干燥机是锥形结构的固液分离及固液分离干燥设备,其特征为:过滤、洗涤、干燥及自动卸料于一体。

2、该过滤机克服了所有过滤器(机)在使用后难以清洗的缺点,完全实现了在机清洗、反冲洗、反吹洗等,清洗彻底,无需拆卸清洗,同时避免了过滤机经常拆卸、清洗给设备造成人为的损坏。

3、物料过滤中,固液分离彻底,过滤中无过滤死角。

4、过滤中严格保证过滤精度。

5、因采取了特殊的设计构造,对于利福平原料细微颗粒占比较多、物料极易形成桥架、固液分离极难控制、物料温度控制不慎时极易造成物料晶形发生变化、甚至物料破坏等特点,该设备解决了前述问题,并实现下开排出固体料,卸出固体料迅速、彻底。

6、溶剂回收或录用完全,无残液。

7、整个过滤过程可实现完全自动化。

8、彻底解决油脂、焦油过滤分离中固化的难题。

  过滤核心可供选用材质及使用环境

1、SUS316L,可耐用于从液态氦(He)的过滤直至最高480℃的连续高温过滤。

2、铬合金Chromium alloy烧结网从液态氦(He)的过滤直至最高1400℃的连续高温过滤。

3、哈斯合金(Hastelloy)可耐用于从液态氦(He)的过滤直至最高1200℃的连续高温过滤。

4、镍合金(Ni Alloy)可耐用于从液态氦(He)的过滤直至最高800℃的连续高温过滤。


产品描述

一、设备功能

1、在加压或真空下进行固体—液体过滤(分离)。

2、可进行真空或加热干燥。

3、使用同种或不同洗涤液进行多次滤饼洗涤。

4、螺带式搅拌,搅拌效果突出。

5、从底部出料口排出成品。

6、可在线CIP,滤网可进行在位反吹、反冲。

二、设备部件及特点描述。

2.1   锥型过滤机组成:

罐体组件,锥形过滤底盘组件,搅拌器、驱动装置

2.1.1、罐体上有介质进口、仪表口、进气口、视镜(灯)…

2.1.2、锥形过滤底盘上有滤液出口、出渣口、真空口、反吹、反冲口…,锥形过滤底盘与罐体为可拆结构,内装锥形不锈钢烧结滤网,滤网拆装方便;

2.1.3、搅拌器

2.1.3.1轴端带有螺旋桨叶,用于在洗涤干燥过程中的搅拌、翻料以及卸料,搅拌器可正反转运动;

2.1.3.2、搅拌桨离罐底距离Smin=10mm

2.1.3.3、搅拌桨离罐壁距离Smin=20mm;

3.3 驱动装置

2.3.1、搅拌器的调速是由变频器(客户自己配置)通过电机和减速机驱动,可正反转;

2.4 密封

2.4.1用于轴与容器密封是由干法端面机械密封,无泄露,并带有清洗槽,避免污染物料;

2.5出料门

锥形过滤底盘下部有快开式(或阀门、或全自动)出料盖,出料盖上有残夜出口,出料盖配有死角过滤器,完全避免了其他所有过滤器都存在的过滤死角。

2.6 过滤网

2.6.1 过滤网采用日本你期待专用不锈钢烧结网,材质为SUS316L,过滤精度根据介质确定(可进行介质精度试验后确定烧结网精度)

三、产品技术参数

型   号

公称直径mm

过滤面积m2

公称容积m3

功率kW

ND-ZG500Ⅱ型

500

0.4

0.1

1.5

ND-ZG600Ⅱ型

600

0.75

0.2

2.2

ND-ZG800Ⅱ型

800

0.9

0.4

3

ND-ZG1000Ⅱ型

1000

1.5

0.8

5.5

ND-ZG1200Ⅱ型

1200

2

1.2

7.5

ND-ZG1400Ⅱ型

1400

3

2.0

11

ND-ZG1600Ⅱ型

1600

4

3.0

11

ND-ZG1800Ⅱ型

1800

5

4.5

15

ND-ZG2000Ⅱ型

2000

6

6.0

15

本表以上寸法及容积过滤机,需根据实际情况讨论.

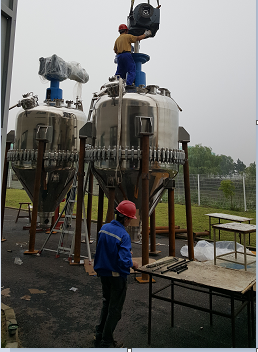

使用例:
